Khi chuẩn bị xây sửa nhà hoặc tự tay ra cửa hàng thiết bị điện để mua vật tư, chắc hẳn bạn đã từng rơi vào trạng thái “ngợp” trước một ma trận ký hiệu. Những thuật ngữ như MCB, RCCB, RCBO xuất hiện dày đặt trên các thiết bị Aptomat (CB) khiến đại đa số người tiêu dùng lầm tưởng rằng “át nào thì cũng chỉ để ngắt điện khi có sự cố mà thôi”.
Chính vì tâm lý phó mặc này, nhiều chủ nhà đã phải trả những cái giá khá đắt. Nhẹ thì lãng phí hàng triệu đồng tiền vật tư do lắp đặt sai vị trí, nặng thì lắp nhầm át thường vào các khu vực ẩm ướt, khiến thiết bị rò điện nguy hiểm đến tính mạng nhưng hệ thống vẫn trơ trơ không chịu ngắt.
Để giúp bạn làm chủ hệ thống an toàn điện trong nhà, DienSmart sẽ hướng dẫn bạn cách phân biệt các loại CB: MCB, RCCB và RCBO cực kỳ đơn giản bằng mắt thường chỉ trong 3 giây qua bài viết dưới đây!
Bạn có thể xem ngay hình ảnh thực tế và các bình luận thảo luận sôi nổi về cách phân biệt các loại CB tại 👉 [Video thực tế trên TikTok của DienSmart]
1. Bản chất cốt lõi: MCB, RCCB và RCBO là gì?
Để không bị thợ điện hay các cửa hàng kinh doanh “qua mặt”, trước tiên bạn cần nắm rõ bản chất và tính năng bảo vệ cốt lõi của từng loại CB qua bảng đối chiếu nhanh dưới đây:
| Loại Aptomat | Tên gọi phổ biến | Tính năng bảo vệ chính | Khi bị điện giật át có nhảy không? |
| MCB | Át tép, Át thường, Át dòng | Bảo vệ quá tải + Bảo vệ ngắn mạch (chập điện). | KHÔNG nhảy. |
| RCCB | Át chống giật thuần túy | Chỉ phát hiện rò rỉ điện để bảo vệ con người. | CÓ nhảy (Ngắt cực nhanh). |
| RCBO | Át chống giật đa năng | Chống quá tải + Chống chập điện + Chống dòng rò (3 trong 1). | CÓ nhảy (An toàn nhất). |
💡 Mẹo nhớ nhanh từ DienSmart: MCB là để bảo vệ thiết bị và đường dây điện; RCCB là để bảo vệ tính mạng con người; còn RCBO là “chiến binh toàn diện” sở hữu đầy đủ sức mạnh của cả hai loại trên.

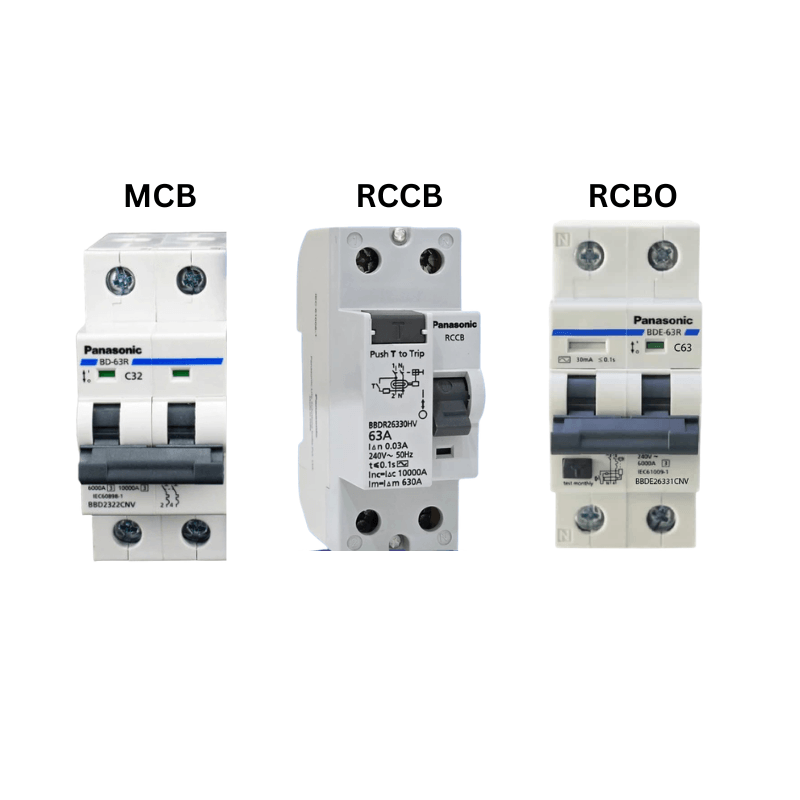

2. 3 Mẹo phân biệt MCB, RCCB và RCBO bằng mắt thường
Không cần phải có kiến thức chuyên sâu của một kỹ sư điện, bạn hoàn toàn có thể phân biệt chính xác 3 loại Aptomat này khi cầm trên tay nhờ vào 3 mẹo thực chiến sau:
Mẹo 1: Tìm kiếm nút Test (Nút chữ T) trên mặt thiết bị
Đây là dấu hiệu nhận biết trực quan dễ dàng nhất:
- MCB (Át thường): Mặt trước trơn hoàn toàn, ngoài phần thanh gạt On/Off ra thì không có thêm bất kỳ nút bấm nào khác.
- RCCB và RCBO (Át chống giật): Bắt buộc phải có một nút bấm nhỏ, trên nút thường in chữ T hoặc Test (dùng để kiểm tra định kỳ tính năng chống dòng rò của thiết bị). Cứ thấy nút T là chắc chắn chiếc át đó có chức năng bảo vệ chống giật.
Mẹo 2: Đọc ký hiệu thông số dòng định mức (Bí mật của chữ “C”)
Hãy nhìn thật kỹ vào các hàng chữ số được in trên mặt thiết bị:
- MCB: Thông số dòng tải luôn bắt đầu bằng chữ C (Ví dụ:
C16,C32,C40…). Trên mặt MCB không bao giờ có ký hiệu dòng rò dạng mA. - RCCB: Thông số dòng tải chỉ ghi số và chữ A đơn thuần (Ví dụ:
40A,63A— hoàn toàn không có chữ C phía trước). Đồng thời, trên mặt sẽ in kèm thông số dòng rò bắt buộc, ví dụ:I∆n 30mA(hoặc0.03A). - RCBO: Đây là sự kết hợp của cả 2 loại nên trên mặt thiết bị sẽ xuất hiện cả chữ C lẫn thông số dòng rò mA (Ví dụ trên mặt ghi song song cả hai dòng thông số:
C32và30mA).
Mẹo 3: Quan sát kích thước và sơ đồ mạch in trên vỏ
Về kích thước: RCCB thường có kích thước “béo” và to hơn hẳn so với các dòng MCB thông thường.
Sơ đồ mạch in: Trên hông hoặc mặt trước của các loại CB chống giật (RCCB và RCBO) luôn có in sơ đồ mạch điện với biểu tượng một vòng tròn nhỏ biểu thị cho bộ lọc dòng rò cảm biến. MCB thông thường chỉ có sơ đồ tiếp điểm đóng ngắt đơn giản.
3. Hậu quả tai hại khi mua nhầm, lắp sai vị trí các loại CB
Việc nhầm lẫn công dụng của các loại thiết bị này thường dẫn đến những sai lầm tai hại khi thi công tủ điện gia đình:
- Lắp MCB (át thường) cho khu vực ẩm ướt: Nhiều gia đình nghĩ rằng cứ lắp át tổng hoặc át phòng tắm loại thật đắt tiền là an toàn. Nhưng nếu con át đó là MCB thì khi bình nóng lạnh bị rò điện ra dòng nước, người dùng bị điện giật nguy hiểm tính mạng nhưng át vẫn sẽ không nhảy (vì hệ thống chưa bị chập mạch hay quá tải).
- Lắp RCCB một mình làm át tổng: RCCB bảo vệ chống giật rất nhạy, nhưng nó lại không biết chống chập điện. Nếu bạn lắp một mình RCCB làm át tổng mà không đấu nối nối tiếp với MCB, khi trong nhà xảy ra sự cố chập dây âm tường, RCCB sẽ “bất lực” đứng nhìn hệ thống bốc cháy vì vượt quá chức năng của nó.
- Lắp RCBO bừa bãi cho mọi vị trí: RCBO là thiết bị toàn diện nên giá thành của nó đắt gấp 3 đến 4 lần MCB thông thường. Việc lắp RCBO cho toàn bộ các bóng đèn chiếu sáng hay phòng khách khô ráo là điều cực kỳ lãng phí, làm đội chi phí vật tư điện lên hàng triệu đồng vô ích.
4. Giải pháp phân bổ các loại CB tối ưu từ chuyên gia DienSmart
Để vừa đảm bảo an toàn tuyệt đối cho tính mạng, vừa tối ưu hóa chi phí vật tư, DienSmart khuyên bạn nên phân bổ sơ đồ lắp đặt tủ điện gia đình theo nguyên lý “chia để trị” như sau:
- Tại vị trí Át tổng cả nhà: Giải pháp tối ưu nhất là chọn một con MCB công suất lớn (từ 50A đến 63A) kết hợp nối tiếp với một con RCCB (dòng rò 30mA hoặc 100mA) để làm nhiệm vụ chống giật tổng.
- Tại các nhánh phòng khô (Phòng ngủ, phòng khách, hệ thống đèn): Chỉ cần sử dụng MCB (loại C16 đến C20) để tiết kiệm chi phí, vì các khu vực này rất hiếm khi xảy ra rò rỉ điện.
- Tại các thiết bị công suất lớn và khu vực ẩm ướt (Bình nóng lạnh, bếp từ, máy giặt, máy bơm nước, ổ cắm tầng trệt): Bắt buộc phải lắp RCBO riêng biệt cho từng nhánh thiết bị. Khi xảy ra rò điện ở bình nóng lạnh, chỉ duy nhất con RCBO của bình đó nhảy, nguồn điện tổng của cả nhà vẫn hoạt động bình thường, giúp bạn dễ dàng khoanh vùng và sửa chữa.
5. Lời kết
Hy vọng bài viết này đã cung cấp cho bạn cái nhìn thực tế và dễ hiểu nhất để phân biệt rõ ràng các loại CB thông dụng hiện nay. Hãy nhớ rằng việc hiểu đúng thiết bị không chỉ giúp bạn làm chủ túi tiền khi mua vật tư xây nhà mà quan trọng hơn hết là bảo vệ sự an toàn tuyệt đối cho những người thân yêu.
Hệ thống điện nhà bạn đang sử dụng loại CB nào? Nếu bạn vẫn đang băn khoăn chưa biết tính toán dòng tải thế nào, hoặc cần tư vấn sơ đồ đấu nối tủ điện an toàn miễn phí, hãy để lại bình luận phía dưới bài viết để các kỹ thuật viên của DienSmart hỗ trợ bạn ngay nhé!
